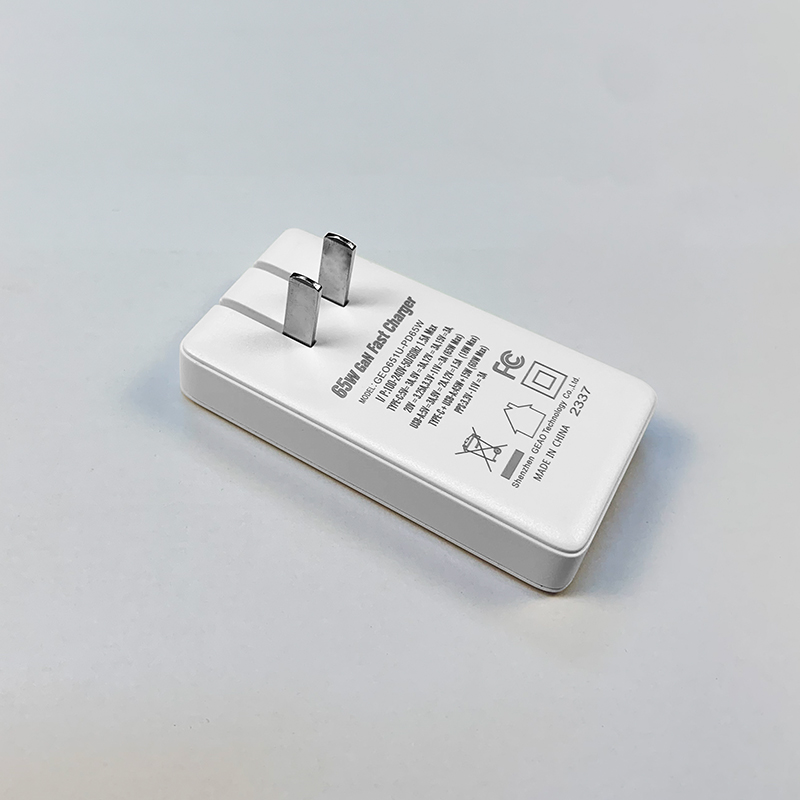

当传统充电器还在用"傻大笨粗"的形象挣扎时，氮化镓（GaN）技术正以颠覆性的姿态改写充电规则。这款信用卡大小的充电怪兽，究竟如何突破物理极限，在方寸之间实现3倍效率跃升？让我们深入半导体材料的微观世界，揭开这场效率革命的奥秘。

一、材料革命：从硅到氮化镓的量子跃迁

传统硅（Si）基充电器受限于材料特性，如同让运动员穿着铅靴比赛。而氮化镓作为第三代宽禁带半导体材料，具有三大先天优势：

1. 电子高速公路：氮化镓的电子迁移率是硅的1000倍，如同将乡间小路升级为8车道高速路

2. 耐高温战士：能在250℃高温下稳定工作，远超硅的150℃极限

3. 高频舞者：支持MHz级开关频率，是硅基充电器（kHz级）的百倍以上

这些特性使氮化镓器件能在相同体积下承载更大电流，如同让水管变粗的同时增加水流速度。

二、效率魔法：三重突破实现能量跃迁

1. 高频开关的魔法
传统充电器采用低频PWM控制（50-100kHz），能量转换如同笨拙的机械钟摆。氮化镓充电器将频率提升至1MHz以上，实现：

• 开关损耗降低80%（Q=CV²f公式效应）

• 变压器磁芯体积缩小60%

• 输出纹波电流减少90%

2. 功率密度的奇迹
通过集成GaN功率芯片与数字控制算法，在45W输出功率下：

• 体积从传统120cm³压缩至35cm³

• 功率密度达1.3W/cm³（硅基仅0.4W/cm³）

• 效率曲线在85%-98%区间更陡峭

3. 动态功率分配
智能识别设备需求，实现：

• 多口充电时自动匹配最佳功率组合

• 笔记本/手机同充效率较传统方案提升42%

• 待机功耗低于0.1W（欧盟ERP标准1/5）

三、实战验证：数据说话的效率革命

对比测试：65W氮化镓充电器 vs 传统硅基充电器

四、未来进化：效率革命的终极形态

1. 材料复合：AlGaN/GaN异质结技术将效率推向99%

2. 架构创新：集成式ACF（有源钳位）拓扑结构减少30%元件数量

3. 智能升级：AI负载预测算法使能效动态优化提升15%

4. 形态突破：柔性GaN薄膜技术可能催生可穿戴式充电器

结语：氮化镓技术正在用效率魔法重塑充电体验，让"巴掌大的怪兽"既能温柔守护手机，也能瞬间唤醒笔记本。这场始于材料革命的效率跃迁，不仅让充电器告别"发热砖"时代，更预示着未来所有功率器件都将向更小、更快、更智能进化。当我们下次惊叹于设备充电速度时，或许该感谢那个藏在充电器里的"氮化镓精灵"。
